라즈베리파이 4 듀얼 팬 GPIO 확장 보드 슈퍼 냉각 팬 사용 후기

by minimax95 2020. 12. 5.

Aliexpress에서 11월 20일에 주문한 라즈베리파이 4 듀얼 슈퍼 냉각 팬이 어제 도착했습니다.

국내에서 동종 제품을 찾아보아도 전원 연결핀이 라즈베리파이와 직접 연결해야 하기 때문에

GPIO 확장 쉘드 연결이 제한될 수 밖에 없었는데 이 제품은 GPIO 확장 보드에 냉각팬이 듀얼로 장착되어 있어 GPIO 확장에 강점이 있는 것 같습니다.

GPIO 확장 쉘드에 강력한 냉각팬이 연결되어 있기 때문에 라즈베리파이 보드의 열기는 전혀 느껴지지 않습니다.

또 냉각팬 ON/OFF 스위치가 있어서 라즈베리파이 보드 온도가 높지 않을 때는 꺼둘 수 있습니다.

함께 제공되는 구리 방열판이 있기 때문에 냉각팬 없이도 어느 정도 온도 상승을 막을 수 있습니다.

다만 강력한 두 개의 냉각팬이 도는 소음은 약간 거슬릴 수 있기 때문에 어느 정도 감안을 하셔야 합니다.

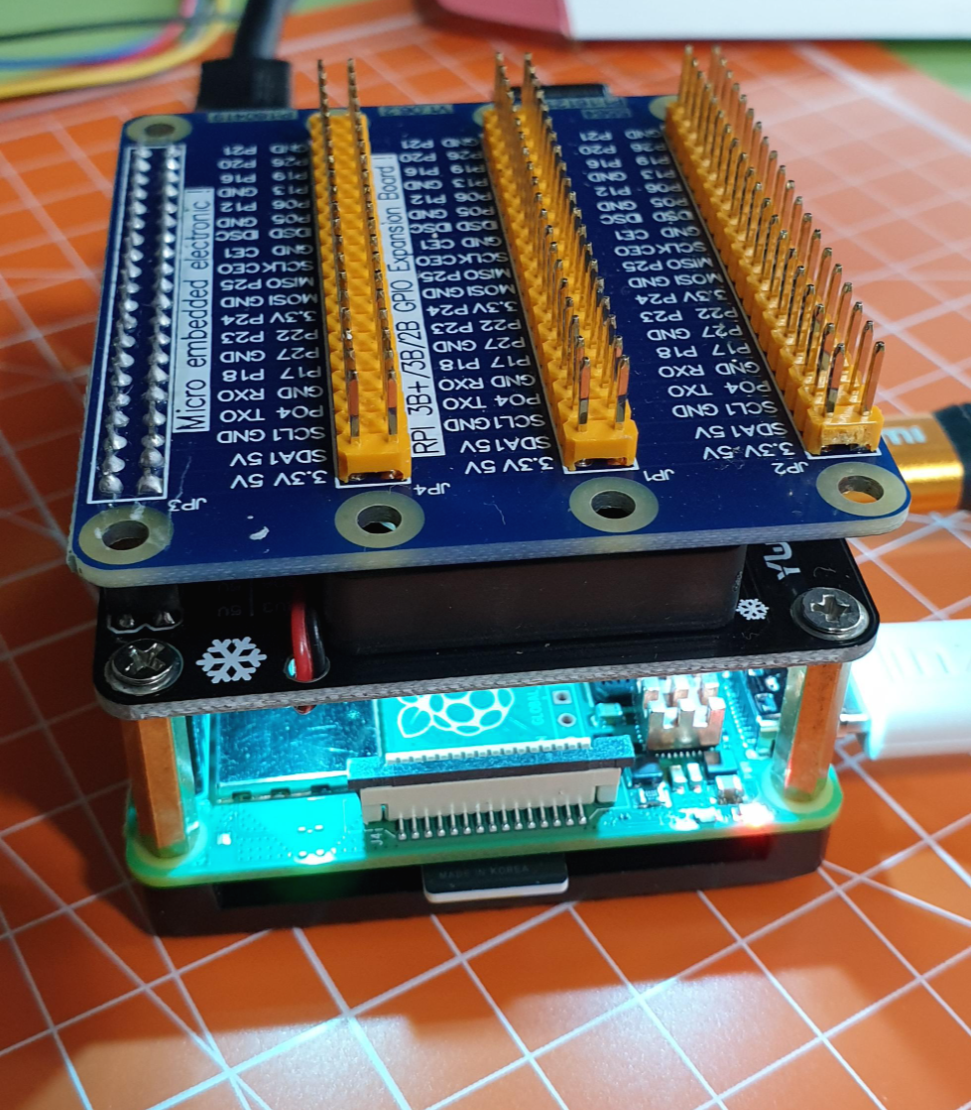

GPIO 확장 쉘드에 추가 GPIO 확장 보드를 연결해 보겠습니다. 고정용 6각 나사 키트가 아직 도착을 안 해서 일단 살짝 올려보았습니다.

GPIO 확장을 위한 나름 최적의 조합인 듯 보입니다.

테스트로 스위치 토글을 이용해서 LED 램프를 ON/OFF하는 기능을 구현해 보았습니다.



import RPi.GPIO as GPIO



button_pin = 27

led_pin = 22



GPIO.setmode(GPIO.BCM)

GPIO.setup(button_pin, GPIO.IN)

GPIO.setup(led_pin, GPIO.OUT)



buttonInputPrev = False

ledOn = False



try :

    while True :

        buttonInput = GPIO.input(button_pin)

        if buttonInput and not buttonInputPrev :

            print("rising edge")

            ledOn = True if not ledOn else False

            GPIO.output(led_pin, ledOn)

        elif not buttonInput and buttonInputPrev :

            print("falling edge")

        else : pass

except KeyboardInterrupt :

    pass



GPIO.cleanup( )



아래 이미지는 위 소스코드를 실행하고 버튼을 이용해서 LED 램프를 켜고 끄는 테스트 진행 모습입니다.

GPIO 확장용 보드에 냉각팬이 달린 제품, 꽤 쓸만한 것 같습니다.

지금까지 이용 후기를 정리해 보았습니다.

감사합니다.
